OCTG CNC دستگاه سوراخ کننده لوله، 22 دستگاه اسپیندل Slotting ماشین

چین OCTG CNC دستگاه سوراخ کننده لوله، 22 دستگاه اسپیندل Slotting ماشین تامین کننده

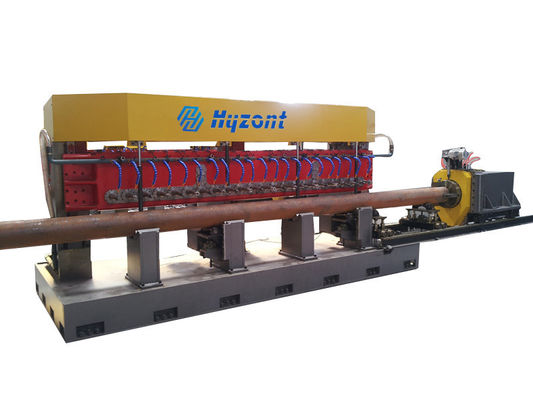

تصویر بزرگ :  OCTG CNC دستگاه سوراخ کننده لوله، 22 دستگاه اسپیندل Slotting ماشین

جزئیات محصول:

محل منبع: چين
نام تجاری: Hyzont / SUNWAY
گواهی: N/A
شماره مدل: PSM-160

پرداخت:

مقدار حداقل تعداد سفارش: 1set
قیمت: Negotiation
جزئیات بسته بندی: چوبی مورد
زمان تحویل: 50-70mdays
شرایط پرداخت: اعتبارات اسنادی T/T
Contact Now
توضیحات محصول جزئیات
نام: CNC دستگاه برش لیزری (CNC دستگاه برش لوله) مدل: PSM-160
کاربرد: خالص یا آب خالص خط تولید Fabricating لوله OD: Φ60-Φ177.8mm
ضخامت دیواره: 1-12 میلی متر اسپیندل: 16
عرض اسلات: 0.3-3mm حداکثر قطر تیغه اره: 76 میلی متر

OCTG CNC دستگاه سوراخ اتوماتیک دستگاه برش اتوماتیک دستگاه برش اسلات ماشین

مدل: PSM-160


کاربرد

این سوراخ لوله متشکل از 16 یا 22 اسپیندل و یک جعبه دنده فولادی است که پس از ساخت و سازه، اما پس از ماشینکاری، نرمال می شود. این از یک ساختار فولادی سرامیکی پشتیبانی می شود و براساس سیستم های دندانه ای پروفیل هدایت می شود. دو سیلندر هوای قابل تنظیم فشار از وزن صندلی چرخدنده خلاص می شوند. این ویژگی باعث می شود که پیچ ها همیشه در فشرده سازی باشند، که منجر به خنثی شدن می شود و باعث کاهش سایش در پیچ های نوع سر توپ می شود. جعبه دنده خانه اسپیندل، بر روی آن برش نصب شده است.


یک سیستم منحصر به فرد هیدرولیکی، بدون آسیب رساندن به لوله یا اسلات، محافظ و محکم می شود. اره های دندانه دار با سرعت بالا فولادی شکاف ها را برش می دهند. کاربرد مداوم خنک کننده باعث حفظ یکپارچگی متالورژی لوله می شود. بدون مینای بیش از حد برداشته می شود و حداکثر مقاومت لوله در طول ساحه مشخص مشخص شده اطمینان حاصل شود.


امکانات

  • ظرفیت قطر لوله تا 7 "
  • حداکثر طول لوله سوراخ لوله تک فاز: بیست (20) فوت
  • تعداد اسپیندل ها: چهل و دو (22) در 6 (6) این مراکز
  • ظرفیت اسپیندل: یک (1) تا سه (3) برش
  • قدرت الکتریکی: 220/380 ولت فاز 3
  • سیستم کنترل کامل برق شامل:
  • تمام اسپیندل ها توسط خنک کننده مایع خنک می شوند

مشخصات

جعبه اسپیندل لوله OD Φ60-φ177.8mm / 7 "
شماره اسپیندل 22
فاصله مرکز اسپیندل 152.4mm / 6 "
حداکثر قطر برش فرز φ75mm
مقدار برش بر روی یک اسپیندل 1-4
پهنای باریک راست 0.3-3mm
سرعت چرخش اسپیندل 100-800r / min
قدرت موتور اصلی 2 × 11 کیلو وات
چرخش به بالا و پایین سکته مغزی 200 میلیمتر
محور نیروی موتور / گشتاور servo 2X1.5Kw / 4.77Nm
حداکثر سرعت حرکت Z محور 2000 میلی متر / دقیقه
دقت محور Z 0.5 میلی متر / ر
سیستم چرخش شاخص چرخش لوله محور سرو موتور قدرت / گشتاور 1KW / 4.77Nm
حداکثر سرعت چرخش محور 20R / دقیقه
دقت چرخش محور 6.279degree / r
قدرت موتور سروو X محور 1KW / 4.77Nm
محور X حداکثر سرعت چرخش 8000 میلیمتر در دقیقه
دقت چرخش حداکثر محور X 11.3 میلی متر / ر
طول ریل 14000 میلی متر
سکته مغزی لوله 12000 میلی متر
سیستم پنوماتیک فشار هوای فشرده > 0.5Mpa
سیستم خنک کننده خنک کننده خنک کننده مایع
برش جریان پمپ مرکب 200 لیتر / دقیقه
برش قدرت پمپ مرکزی 2 × 0.45 کیلو وات
سیستم الکتریکی کنترل کننده PLC
شماره محور CNC 4
حداکثر قدرت 32 کیلو وات
اندازه بدن ماشین L x W x H (میلی متر) 4300x1800x2550
سیستم فیدر لوله طول ریل 12000 میلی متر
وزن ناخالص تقریبا 14 تن


تصاویر تفصیلی




PSM-22 Slotting Machine




شکاف های تیوب تیغه تیغه برش تا 76.4 طول و عرض 3 میلی متر

اطلاعات سفارش

کد ردیف PSM-220
بسته بندی N / A
اندازه بسته بندی N / A
بسته بندی وزن 14000 کیلوگرم
زمان تحویل 70 روز پس از پرداخت



ماشین تراش CNC لوله PSM-220 Youtube Video Link:

https://www.youtube.com/watch؟v=sm_vTdOgPBU
