دستگاه سوراخ کننده لوله با نرخ تولید بالا با سیستم های نمایه سازی CNC

High Production Rate Pipe Perforating Machine With CNC Indexing Systems

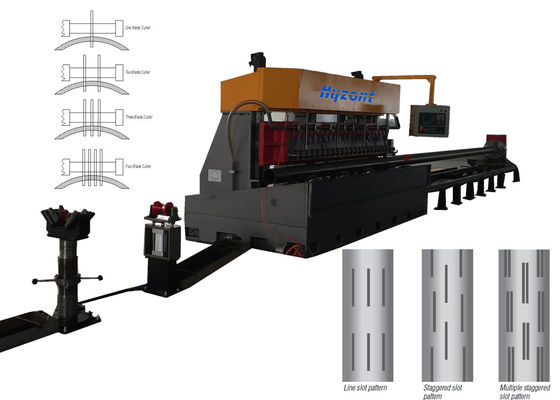

تصویر بزرگ : دستگاه سوراخ کننده لوله با نرخ تولید بالا با سیستم های نمایه سازی CNC

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Hyzont / SUNWAY
شماره مدل:	PSM-220

پرداخت:

مقدار حداقل تعداد سفارش:	1 ست
قیمت:	قابل مذاکره
جزئیات بسته بندی:	جعبه چوبی
زمان تحویل:	روزهای 50-70 روز
شرایط پرداخت:	L / C ، T / T

مخاطب

دستگاه سوراخ کننده لوله با نرخ تولید بالا با سیستم های نمایه سازی CNC

شرح

نام:	دستگاه برش بوش CNC بوش (دستگاه شکاف لوله CNC)	مدل:	PSM-220
کاربرد:	چاه روغنی یا آستر ساخته شده با چاه آب	لوله OD:	Φ60-Φ177.8 میلی متر
ضخامت دیوار:	1-12 میلی متر	دوک:	22 یا 16
عرض شکافها:	0.3-3 میلی متر	قطر تیغه حداکثر اره:	76 میلی متر
برجسته کردن:	سوراخکاری ایندکس CNC , شیارزنی تولید بالا , دستگاه سوراخ کننده لوله

دستگاه پردازش لوله شکاف دار CNC دستگاه پردازش خط شکاف دار کنترل شده مدل: PSM-220

برنامه

طول اسلات - برش دقیق با نرخ تولید بالا است و می تواند با مشخصات دقیق ID و OD شما در طول های 1 اینچ تا 3 اینچ بسته به عرض شکاف مطابقت داده شود.

متداول ترین طول شیارها عبارتند از:

1 - 1.5 اینچ طول در قطر داخلی برای عرض شکاف تا 0.022 اینچ

به غیر از مواردی که مشخص شده باشد، آسترهای شکاف دار با چهار ردیف به ازای هر پای شکافی، با ردیف‌های تکان‌خورده، 50 درصد از یکدیگر بریده می‌شوند. ردیف ها به منظور حفظ بیشتر استحکام و یکپارچگی اصلی لوله، به صورت تکان خورده هستند. علاوه بر این، هنگامی که شکاف ها به طور مساوی روی سطح لوله توزیع می شوند، زهکشی کارآمدتر است.

همه دستگاه های شکاف مجهز به سیستم های شاخص CNC هستند که تضمین می کند شکاف ها دقیقاً روی لوله ها به صورت شعاعی و محوری قرار می گیرند. این تضمین می کند که تمام مشخصات به دست آمده و حداکثر استحکام برای نصب حفظ می شود.

دستگاه‌های شکاف ما برای اندازه‌گیری لوله‌هایی با قطر 7 تا 12 اینچ طراحی شده‌اند و می‌توانند در یک زمان تا 46 فوت طول تولید کنند. این تجهیزات بسیار سفت و سخت و پایدار، لوله را قادر می‌سازد تا با تلورانس‌های دقیق آسیاب شود و دهانه‌های تمیز و عرض و طول شیارهای ثابت ایجاد شود. یک سیستم گیره هیدرولیک متمایز، پوشش را بدون آسیب رساندن به لوله یا شکاف ها محکم و صاف می کند. اره های مدور فولادی با سرعت بالا شکاف ها را برش می دهند. استفاده مداوم از مایع خنک کننده یکپارچگی متالورژیکی لوله را حفظ می کند. هیچ فلز اضافی حذف نمی شود و حداکثر استحکام لوله در حالی که در یک منطقه باز مشخص می ماند تضمین می شود.

ویژگی ها

شاخص چرخش لوله و سیستم موقعیت یابی لوله ها را ثابت و مستقیم نگه می دارد

4 برابر سریعتر از برش لیزری

بدون اثر حرارتی بر روی اسلات ها

Total 22 Spindles پیشرفت های قابل توجهی در راندمان برش دارد

کنترل کامپیوتر آسان برای استفاده

با یا بدون سیستم فیتینگ لوله، سرمایه گذاری اولیه را کاهش می دهد

قابل تنظیم بر روی اندازه لوله یا پوشش

مشخصات

جعبه اسپیندل	لوله OD	60-177.8 میلی متر
	شماره دوک	22
	فاصله مرکز دوک	152.4 میلی متر
	حداکثر قطر فرز	75 میلی متر
	مقدار کاتر اره روی یک دوک	1-4
	عرض شکاف مستقیم	0.3-3 میلی متر
	سرعت چرخش اسپیندل	100-800 دور در دقیقه
	قدرت موتور اصلی	2×11 کیلو وات
	سکته مغزی دوک به بالا و پایین	200 میلی متر
	قدرت/گشتاور سروو موتور محور Z	2 x 1.5 کیلووات/4.77 نیوتن متر
	حداکثر سرعت حرکت محور Z	2000 میلی متر در دقیقه
	دقت محور Z	0.5 میلی متر در ساعت
سیستم موقعیت یابی شاخص چرخش لوله	یک محور سروو موتور قدرت/گشتاور	1 کیلووات/4.77 نیوتن متر
	حداکثر سرعت چرخش محور	20 R/min
	دقت چرخش محور	6.279 درجه/ر
	قدرت سروو موتور محور X	1 کیلووات/4.77 نیوتن متر
	حداکثر سرعت چرخش محور X	8000 میلی متر در دقیقه
	حداکثر دقت چرخش محور X	11.3 میلی متر بر ساعت
	طول ریل	14000 میلی متر
	حرکت لوله	12000 میلی متر
سیستم پنوماتیک	فشار هوای فشرده	> 0.5 مگاپاسکال
سیستم خنک کننده	خنک کننده	خنک کننده مایع
	برش جریان پمپ مرکب	200 لیتر در دقیقه
	قدرت پمپ ترکیبی برش	2 x 0.45 کیلو وات
سیستم برق	کنترل کننده	PLC
	شماره محور CNC	4
	توان کل	32 کیلو وات
اندازه بدنه دستگاه	L x W x H(mm)	4300x1800x2550
سیستم تغذیه لوله طول ریل		12000 میلی متر
وزن ناخالص		حدود 14 تن

تصاویر تفصیلی

دستگاه شکاف PSM-22

شیارهای لوله روغن تیغه اره برش تا 76.4 طول و 3 میلی متر عرض

اطلاعات سفارش

کد سفارش	PSM-220
بسته بندی	N/A
اندازه بسته بندی	N/A
وزن بسته بندی	14000 کیلوگرم
زمان تحویل	70 روز پس از پرداخت
