برش لیزری فیبر برقی 5 * 10 فوت
جزئیات محصول
| نام: | دستگاه برش لیزر فیبر Cnc | مدل: | LF-3015GA |
|---|---|---|---|
| قدرت: | 2 کیلو وات | ضخامت برش: | فولاد کربن 0.5-18 میلی متر |
| برجسته کردن |
لیزر فیبر GWEIKE LF-3015GA,ميز مبادله اتوماتيك 5x10 فوت,دستگاه برش لیزر CNC 2kW |
||
توضیحات محصول

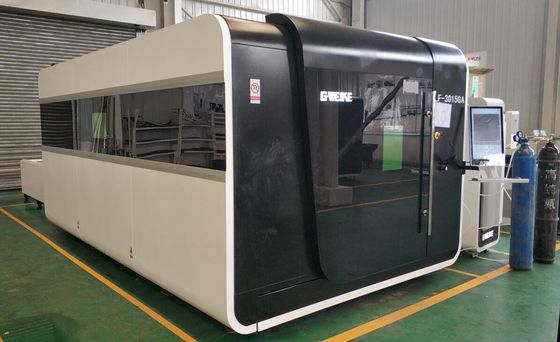

2 kW CNC فیبر لیزر برش خودکار مبادله برش پالت 5 × 10 فوت منطقه برش
نام: ماشین برش لیزر فیبر CNC
مدل: LF-3015GA
کاربرد: برش صفحه فلزی
مزایای ماشین برش لیزر فیبر
پرتوی لیزر با کیفیت بالا
نقطه تمرکز کوچیک، کیفیت پردازش خوب، فرآیند کارآمد.
سرعت برش سریعتر: دو برابر سریع تر از ماشین برش لیزر CO2 با همان قدرت.
ثبات بالا: حداکثر 100000 ساعت طول عمر قطعات کلیدی
صرفه جویی در انرژی و حفاظت از محیط زیست؛ کارایی تبدیل الکترو- نوری بسیار بیشتر تا 30٪ و 3 برابر بالاتر از ژنراتور لیزر CO2 است.
بسیار بیشتر مصرف انرژی کمتر: مصرف انرژی 20-30٪ کمتر از قدرت لیزر CO2
هزینه نگهداری پایین تر: نیازی به گاز کار لیزر نیست، نیازی به بازتاب دهنده نیست.
آسان برای استفاده از انتقال لیزر فیبر نوری، آسان برای تنظیم مسیر نوری،
حجم کوچک از قدرت لیزر، ساختار فشرده از ابزار ماشین آسان به فرسایش فرسایش
ویژگی ماشین
ساختار: آلومینیوم ریخته
ساختار کامل دارای ویژگی های عالی مقاومت به لرزش و سفتی، ثبات در سرعت بالا و برش دقیق است.
قطب متقاطع: ساختار جوش داده شده لرزش پیری، وزن کم و سفتی عالی و عملکرد پویا.
سیستم توزیع هوا: سیستم توزیع هوا کنترل متمرکز را اتخاذ می کند، امکان تغییر اتوماتیک نوع گاز و جریان گاز را فراهم می کند.اگر مشتری از هوا فشرده به عنوان گاز برش استفاده کند، نیاز به خرید کمپرسور هوا، خشک کن و فیلتر.
سر برش: با عملکرد ردیابی خودکار ، تمرکز دستی ، برش با فشار بالا ، نوزل خنک کننده ثانویه. عملکرد پایدار و قابل اعتماد ، آسان برای استفاده است.ولتاژ بالا و ولتاژ پایین می تواند قطع شودبا ارتفاع سیستم ردیابی خودکار بدون تماس.
سیستم ردیابی ارتفاع برش خودکار
سنسور ارتفاع ظرفیت بدون تماس با فشار گاز ≥2.5 MPa، دارای دقت ردیابی بالاتر و ثبات در فرآیند برش صفحه فولاد ضد زنگ است.و که می تواند مستقیماً با فیلم پلاستیکی برش داده شود.
خنک کننده آب
خنک سازی کافی برای تمام اجزای کلیدی، عملکرد ایمن ماشین کامل را تضمین می کند.
خنک کننده آب به طور کامل اتوماتیک با منبع لیزر کنترل می شود و بدون هیچ عملیاتی دیگر کار می کند، حفاظت از ایمنی خوب، حفاظت از درجه حرارت بیش از حد، عدم فاز،فشار و آب، تحت ولتاژ، عملکرد محافظت از بیش از حد. عملکرد پایدار، نگهداری آسان، مطابق با الزامات لیزر و خنک سازی خارجی مسیر نور.
5 مشخصات فنی
| توضیحات | تاریخ فنی | یادداشت ها |
| منطقه برش ((ملی متر) | 1500 × 3000 | |
| محور X (ملی متر) | 3000 | |
| محور Y ((ملی متر) | 1500 | |
| محور Z ((ملی متر) | 120 | |
| ضخامت برش ((ملی متر) | فولاد نرم: 0.5-18 فولاد ضد زنگ: 0.5-12 آلیاژ آلومینیوم: 0.5-10 | |
| دقت برش لیزر ((ملی متر) | 0.۱-۰2 | |
| دقت تغییر موقعیت دستگاه ابزار ((ملی متر) | ±0.02 | |
| دقت ابزار ماشین ((ملی متر) | ±0.03 | |
| حداکثر سرعت حرکت ((m/min) | 80 | |
| سرعت شتاب (G) | 0.8 | |
| قدرت لیزر (w) | ۳۰۰۰ وات | |
| کل قدرت (Kw) | 30 | |
| ابعاد ماشین (LxWxH) | 9245x2834x2180 | |
| وزن (کیلوگرم) | 11000 | |

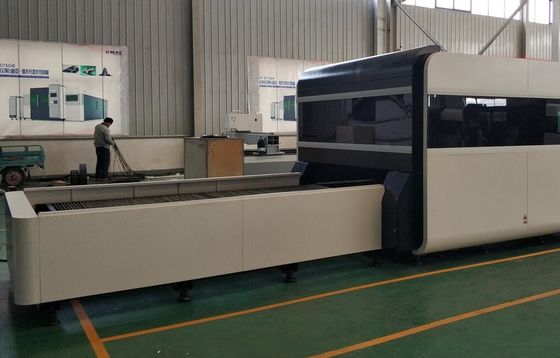

| میز برش | میز پالت متناوب اتوماتیک | |
| پوشش محافظ | پوشش محافظ کامل | |
| زمان اتمام مبادله | پنجاه ثانيه |
6 فهرست بخش های کلیدی
| نه | نام | برند | محل اصلی | Qty ((set) |
| 1 | منبع لیزر فیبر | IPG 3000 W (YLS-3000) | ایالات متحده | 1 |
| 2 | سر برش لیزر | ابزار های رینگ | سوئیس | 1 |
| 3 | بدن دستگاه ابزار | TAYOR | چین | 1 |
| 4 | پرتو متقاطع | TAYOR | چین | 1 |
| 5 | میز برش | TAYOR | چین | 1 |
| 6 | جعبه دنده | APEX | تایوان | 1 |
| 7 | تجهیزات و قفسه در محور X | YYC | تایوان | 1 |
| 8 | چرخ و چرخ دار در محور Y | YYC | تایوان | 1 |
| 9 | داروی پیچ دار در محور Z | HIWIN | تایوان | 1 |
| 9 | ریل راهنمای خطی | HIWIN | تایوان | 1 |
| 10 | سیستم پنوماتیک | SMC | ژاپن | 1 |
| 11 | دستگاه خنک کننده آب | تونگفای | چین | 1 |
| 12 | اجزای الکتریکی | شنایدر | آلمان | 1 |
| 13 | کنترل کننده CNC و سنسور مشعل | سیپکات | چین | 1 |
| 14 | AC SERVO MOTOR و ریور | یاسکاوا | ژاپن | 1 |
| 15 | نرم افزار CAD/CAM NESTS | آویزان | چین | 1 |
| 16 | کابینت برق | TAYOR | چین | 1 |
| 17 | هواپیمای خسته کننده دود | TAYOR | چین | 1 |
| 18 | سطل قطعات | TAYOR | چین | 1 |
| 19 | ثبات دهنده ولتاژ 50KVA | دليکس | چین | 1 |
| 20 | کمپرسور هوا | ZIQI | چین | 1 |
| 21 | خشک کن هوا | ZIQI | چین | 1 |
7 شرایط کاری
| نه، نه | ماده | مطالب | الزامات | یادداشت |
| 1 | منبع برق | سه فاز | 380V±5٪/50 هرتز/60A | |
| 2 | تامین آب | آب خنک کننده | آب تقطیر شده | |
| 3 | گاز | O2 ((1MPa) ، N2 ((2.5MPa) | ||
| هوا | فشار کاری 1.25MPa | |||
| سرعت جریان 1.3m3/min | ||||
| 4 | شرایط کاری | درجه حرارت | -5-45 درجه | |
| رطوبت | کمتر از ۷۰٪ | |||
| بنیاد | سطح میدان و هیچ ارتعاش قوی احاطه شده | |||
| 5 | صفحه | بی زنگ | ||
کنترل کننده CNC
از AI ، DXF ، PLT ، Gerber و سایر فرمت های داده گرافیکی پشتیبانی می کند و کد استاندارد بین المللی G تولید شده توسط Mater Cam ، Type3 و سایر نرم افزارها را می پذیرد.
l برای انجام بهینه سازی خودکار هنگام باز کردن / وارد کردن فایل های DXF و سایر فایل های خارجی، از جمله: حذف خطوط تکراری، ادغام خطوط متصل،از بین بردن گرافیک کوچک و همچنین به طور خودکار تمایز در داخل و خارج از میرسد و انجام طبقه بندی. فرآیند بهینه سازی خودکار می تواند تعریف شود و هر عملکرد فوق نیز می تواند به صورت دستی انجام شود.
برای پشتیبانی از توابع ویرایش و تایپینگ رایج، از جمله: بزرگ کردن و بزرگ کردن
خارج، چرخش، تراز، کپی، ترکیب، هموار بودن و اتصال و غیره.
برای استفاده از ساده ترین راه برای تنظیم سرب، جبران سوراخ، اتصال میکرو، پل
اتصال، قطع بیش از حد، شکاف مهر و موم سرب و غیره.
برای تمایز بین برش ابر و برش یانگ، جهت سوراخ شده را تعیین کنید
تعويض مطابق با برش ابر آلود و برش یانگ، و چک LED.
برای پشتیبانی از تقسیم منحنی و اتصال، صاف بودن منحنی، متن به منحنی، جزء
ادغام و انفجار.
با فاکتورهای مرتب سازی خودکار و دستی انعطاف پذیر، برای پشتیبانی از عملکرد به
ترتیب پردازش را از طریق گروه تنظیم کنید.
با قابلیت های خاص مرور سفارش پردازش، برای بررسی سفارش پردازش در
روش تعاملی تر از تقلید است.
برای پشتیبانی از پرش پولی و پرش افزایشی، پیش پرش.
تنظیمات قدرت لیزر جداگانه، فرکانس، فرم لیزر، نوع گاز، فشار هوا و
به دنبال ارتفاع برای فرآیند سوراخ کردن و فرآیند برش.
برای پشتیبانی از کنترل ظرفیت سرعت و تنظیم سرعت سرب جداگانه.
با قابلیت های قدرتمند کتابخانه مواد، برای نگه داشتن تمام پارامترهای پردازش به طوری که می تواند
دوباره برای همان ماده ارائه شده است.
با حافظه نقطه شکستن پردازش، برای ردیابی نقطه شکستن به جلو و عقب؛
چند تا گرافیک رو پردازش کن
قادر به قرار گرفتن در هر نقطه ای در روند توقف یا توقف موقت؛ برای شروع
پردازش از هر موقعیت.
همان مجموعه نرم افزاری از برش لوله گرد و برش صاف پشتیبانی می کند و روش
برنامه نویسی دقیقاً یکسان است؛ برای حمایت از قطع خط متقاطع.
برای پشتیبانی از Covercut، لبه جستجوی خودکار، شروع برش و بلند کردن برش1.
با ظرفیت گسترش قدرتمند، تا 15 PLC پردازش ویرایش و بیش از 30
فرآیند قابل برنامه ریزی.
ورودی و خروجی قابل برنامه ریزی، ورودی هشدار قابل برنامه ریزی2
برای پشتیبانی از کنترل از راه دور سیستم از طریق teachbox بی سیم و Ethernet3
نکات برجسته محصول
