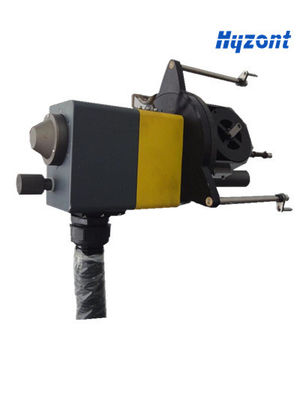

دکمههای روی سر جوش لوله دسته به لوله ورق با منبع برق جوش DC GTAW
جزئیات محصول
| نام: | دستگاه جوش لوله به لوله ورق | مدل: | TTS-30 |
|---|---|---|---|
| لوله OD: | 12-76 میلی متر | برش جوش: | 315A |
| نوع جوش: | TIG/GTAW | ورودی برق: | 380 ولت |
| نوع لوله: | لوله بیرون زده یا فلاش تیوب | گاز محافظ: | آرگون |
| برجسته کردن |
کنترل دکمه نصب شده روی دسته,جوشکاری DC GTAW ورق لوله,هد جوش جمع و جور TTS-30 |
||
توضیحات محصول
هد جوشکاری لوله به لوله با منبع تغذیه جوشکاری GTAW DC
مدل: TTS-30
کاربرد:
این هد جوشکاری یک هد جوشکاری TIG است که به طور ویژه برای جوشکاری لوله به لوله طراحی شده است و برای فولاد کربن، فولاد ضد زنگ، عمدتاً برای اتصالات لوله برجسته، لوله همسطح و لوله فرورفته با یا بدون تغذیه سیم مناسب است.
برای جوشهایی که نیاز به افزودن سیم پرکننده دارند، میتوان یک فیدر سیم اختیاری را روی هد جوش نصب کرد. یک قرقره سیم استاندارد که مستقیماً روی هد نصب شده است، تغذیه سیم دقیق و مثبت را فراهم میکند که با فیدرهای نصب شده روی زمین امکانپذیر نیست.
این هدهای جوش، بهرهوری و دقت تکراری جوشکاری ماشینی را به ساخت و تعمیر ژنراتورهای بخار و مبدلهای حرارتی میآورند.
این دستگاه به طور گسترده در
- جوشکاری لوله مبدل حرارتی لولهای
- جوشکاری لوله بویلر به لوله
- جوشکاری لوله برجسته
- جوشکاری لوله همسطح
ویژگیها
- ماندرل پنوماتیک قابل انبساط برای موقعیتیابی آسان
- دقت بالا با عملکرد سریع و دقیق، مناسب برای مبدل حرارتی کوچک
- کنترل خودکار AVC با عملکرد روشن و خاموش برای تنظیمات دستی
- هد جوش TIG با خنککننده آبی، تعویض یا تنظیم آسان تنگستن
- تغذیه سیم یکپارچه برای انتهای لوله فرورفته، برجسته یا همسطح
- دکمهها روی دسته برای عملکرد آسان
- از راهنمای موضعی برای خودمرکز کردن جوشها با قطر خارجی 19-76 میلیمتر استفاده میکند.
- منبع تغذیه پیشنهادی OBT-315
مشخصات
| مدل | TTS-30 |
| جنس | فولاد کربن، فولاد ضد زنگ |
| نوع اتصال | لوله برجسته یا لوله همسطح |
| فرآیند جوشکاری | TIG/GTAW |
| قطر خارجی لوله (میلیمتر) | 19-76 |
| زاویه مشعل جوشکاری | 0-30 |
| قطر خارجی تنگستن (میلیمتر) | 1.6-2.4 |
| قطر سیم جوشکاری (میلیمتر) | Φ0.8mm/Φ1.0 mm |
| حداکثر سرعت تغذیه سیم | 2200 میلیمتر در دقیقه |
| جوشکاری نوسانی | بله |
| چرخش | چرخش آزاد 360 درجه با بازنشانی خودکار؛ جوشکاری در تمام موقعیتها |
| سرعت چرخش (دور در دقیقه) | 0.37-5.58 دور در دقیقه |
| گاز محافظ | آرگون |
| خنککننده | آب |
| طول کابل | 6 متر |
| ابعاد اصلی (میلیمتر) | |
| وزن (کیلوگرم) | 9 کیلوگرم |
مشخصات منبع تغذیه
| مدل | OBT-315 |
| منبع جوش | Panasonic YC-315TX |
| نوع منبع تغذیه | اینورتر |
| جریان جوشکاری | 5-315 آمپر |
| چرخه وظیفه | 315 آمپر / 60%، 250 آمپر / 95%، 244 آمپر / 100% |
| ولتاژ ورودی | AC380V ± 10% 50/60 هرتز |
| توان کل | 8.3 کیلو ولت آمپر |
| خنککننده | سیستم خنککننده آبی داخلی |
| نمایشگر | صفحه لمسی 7 اینچی |
| ذخیره برنامهها | 80 |
| کلاس عایق | F |
| کلاس حفاظت | IP21 |
| وزن | 120 کیلوگرم |
| ابعاد | 740 x 520 x 910 |
تصاویر دقیق
لوله برجسته
دستگاه جوشکاری به لولههد جوشکاری TIG TTS-30 دستگاه جوشکاری لوله به لوله
منبع جوشکاری TIG OBT-315 برای دستگاه جوشکاری لوله به لوله
اطلاعات سفارش
کد سفارش
| K-31580-P | بستهبندی |
| جعبه پروازی | اندازه بستهبندی |
| 550 x 500 x 400 میلیمتر | وزن بستهبندی |
| 15 کیلوگرم + 130 کیلوگرم (منبع تغذیه جوشکاری OBT-315) | زمان تحویل |
| 15 روز پس از پرداخت | HYZONT (SHANGHAI) INDUSTRIAL TECHNOLOGIES CO., LTD. |
