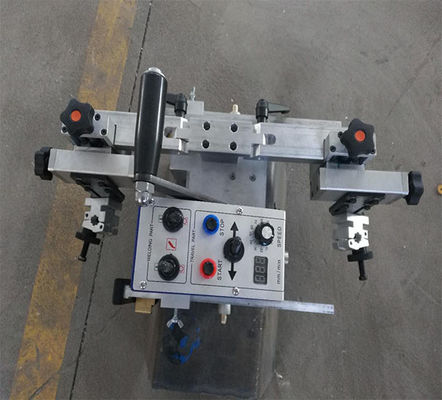

اسلحه جوش دوگانه شکل U MIG / MAG تراکتور جوش ریب تقویت کننده خودکار

تراکتور جوشکاری اتوماتیک MIG/MAG دو تفنگ جوشکاری شکل U

چرخ دستی‌های جوشکاری اتوماتیک CO2 به طور گسترده در صنایع کشتی‌سازی، ساخت پل، تولید لوکوموتیو، سازه‌های فولادی و صنایع پتروشیمی مورد استفاده قرار می‌گیرند و برای جوشکاری انواع سازه‌ها مانند دنده‌های تقویتی، صفحات دنده، تقاطع‌ها و تیرهای جعبه‌ای مناسب هستند. مزایای اصلی آنها عبارتند از:
کاهش شدت کار و بهبود محیط کار
افزایش راندمان کار تا ۱.۵ برابر جوشکاری دستی
حذف عیوب جوش ناشی از عوامل انسانی: نرخ نقص در عملیات دستی معمولاً حدود ۲۰٪ است، در حالی که چرخ دستی‌های جوشکاری اتوماتیک کیفیت جوش یکنواخت را حفظ می‌کنند. بنابراین، مزایای جامع آنها تقریباً ۲۰۰٪ بیشتر از جوشکاری دستی است.
درجه بالای اتوماسیون کیفیت جوش پایدار را تضمین می‌کند
عدم نیاز به کارگران فنی بسیار ماهر
دستگاه جوشکاری اتوماتیک دو طرفه شکل U برای اتصالات همپوشانی بین قطعات شکل U و صفحات صاف طراحی شده است. در حین حرکت بر روی سطح شکل U، با دو تفنگ جوشکاری به طور همزمان جوشکاری می‌کند که باعث افزایش راندمان کار و کاهش تغییر شکل جوش می‌شود.
ویژگی‌ها
۱) مناسب برای جوشکاری پیوسته دو طرفه (اتصالات گوشه و اتصالات همپوشانی) تقویت‌کننده‌های شکل U. دو تفنگ جوشکاری توسط یک پنل کنترل یکسان کنترل می‌شوند و توصیه می‌شود از پارامترهای جوشکاری یکسان برای هر دو تفنگ استفاده شود.
۲) نیازی به ریل نیست و راه‌اندازی ساده است.
۳) از سیستم ردیابی مکانیکی استفاده می‌کند. چرخ‌های راهنما با مکانیزم‌های فنری بر روی دیواره‌ها و صفحات صاف قطعه شکل U حرکت می‌کنند و به طور انعطاف‌پذیر خط جوش را ردیابی می‌کنند.
۴) سنسورهای فوتوالکتریک در پایین و عقب دستگاه، آن را در هنگام رسیدن به انتهای تقویت‌کننده شکل U به طور خودکار متوقف می‌کنند و این امر برای یک اپراتور برای اجرای چندین دستگاه به طور همزمان راحت است.
۵) دستگاه می‌تواند بر روی سطوحی با شیب بین ۱۰ درجه و ۲۰ درجه حرکت کند.
۶) با تعویض نگهدارنده تفنگ جوشکاری، می‌توان از تفنگ‌های جوشکاری خنک‌شونده با آب و هوا استفاده کرد.
۷) دستگاه را می‌توان بر اساس اندازه تقویت‌کننده‌های شکل U مختلف سفارشی‌سازی کرد.
۸) مجهز به آهنربای بادوام که با چرخ‌های راهنما کار می‌کند تا تفنگ جوشکاری را در امتداد خط جوش نگه دارد.
محیط قابل اجرا
مناسب برای اتصالات همپوشانی و گوشه قطعات شکل U

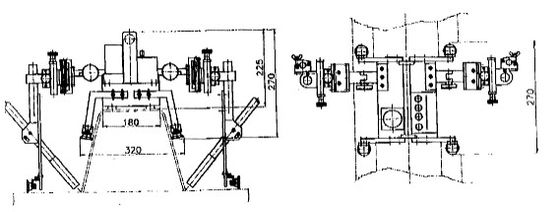

مشخصات

اتصال دستگاه

نصب

(۱) شرایط نصب:

۱. ابزارهای لازم برای جوشکاری عبارتند از منبع تغذیه جوشکاری و دستگاه فیدر سیم؛

۲. منبع تغذیه جوشکاری (AC 220V) برای حرکت و کنترل چرخ دستی؛

۳. مخزن گاز CO2 برای جوشکاری؛

۴. تفنگ جوشکاری مستقیم برای جوشکاری اتوماتیک CO2؛

۵. ابزارهای پایه برای سایر کارهای ضروری؛

(۲) روش اتصال سیستم

۱. ریل را نصب کنید، که باید اطمینان حاصل شود که جهت جوشکاری چرخ دستی با خط جوش موازی است

۲. چرخ دستی را نصب کنید و از دسته نصب برای بستن چرخ‌های ریل چرخ دستی روی ریل استفاده کنید

۳. سیم جوش را روی فیدر سیم نصب کرده و آن را تا انتهای تفنگ جوشکاری بکشید

۴. پورت تفنگ جوشکاری را به فیدر سیم وصل کنید

۵. کابل برق کنترل را به پورت ۸P روی پنل کنترل خودرو وصل کنید

۶. کابل برق کنترل را به AC 220 وصل کنید
