ماشین جوش خودکار MAG برای صنعت دیگ MIG دستگاه جوش خودکار لوله به لوله

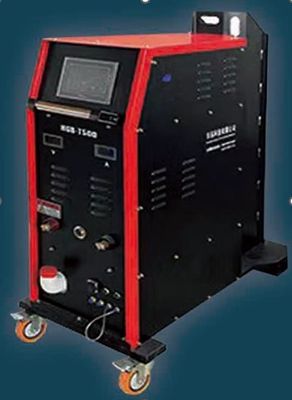

1نام دستگاه: دستگاه جوش خودکار لوله- لوله- صفحه MAG
2مدل: HGB-T500

3وضعیت فنی

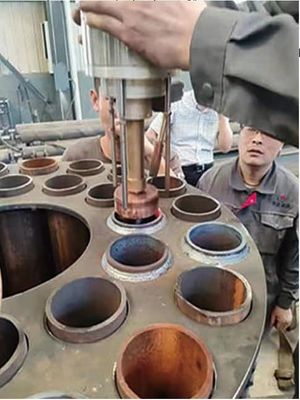

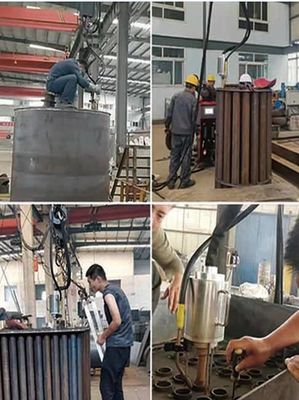

دستگاه جوشکاری خودکار لوله های لوله ای MAG برای صنعت دیگ استفاده می شود.این دستگاه جوش استفاده می شود برای جوش مشترک filet ارتگونال بانک کنوکشن و پوسته طبل در حالت صاف جوش، با استفاده از جوش MAG برای مواد فولاد کربن، فولاد ضد زنگ و غیره.
3.2 ویژگی های تجهیزات
1) فرآیند جوش با کارایی بالا به صورت خودکار به پایان می رسد.
2) اتخاذ ساختار حلقه جمع آوری، سیم یکپارچه، هوا فشرده و مسیرهای گاز جوش برای دستیابی به سر چرخش نامحدود.
3) مجهز به یک منبع برق پالس برای تحقق درخشش عمیق بخیه جوش با اسپری کوچک.
4) آن را رنگ صفحه لمسی، که می تواند درک رابط انسان-کامپیوتر را اتخاذ می کند.
5) فعال کردن بازگشت اتوماتیک به موقعیت تنظیم شده برای چرخش مشعل. زاویه خاصی از جوش چرخ در هر حلقه جوش پردازش می شود.اتصال کابل به روش ها در هنگام جوش مداوم رخ نمی دهد.
6)بعد از بستن پنوماتیک، نیازی به نگه داشتن دست در هنگام جوش نیست. یک اپراتور می تواند چندین دستگاه جوش را به طور همزمان کار کند.
7) اندازه کوچک، کار آسان و نگهداری ساده است.
3.3 پارامترهای فنی
3.3.1 شرایط کاری
3.3.1.1 پوسته دیگ
مواد لوله: فولاد کربن. حذف زنگ و روغن از سطح قطعه کار (20 میلی متر در اطراف بخیه جوش)
3.3.1.2 لوله

1) مواد لوله: فولاد کربن
2) قطر بیرونی لوله: 32-108 mm
3) ضخامت لوله: 2-6 میلی متر
4) تخمدان لوله، Dmax-Dmin≤0.5 mm
۵) محدوده پاک کردن و حذف روغن برای انتهای لوله: ۲۰ میلی متر
3.3.1.3 مونتاژ لوله
1) عمودی بین مرکز لوله و ورق لوله ≤3°
2) ارتفاع گسترده لوله ها قبل از جوش: 9-12 میلی متر، سطح انتهای لوله صاف بدون برر؛ فاصله پل لوله: d≥19 میلی متر
3.3.1.4 شکاف سوراخ لوله به لوله: ≤1 mm
