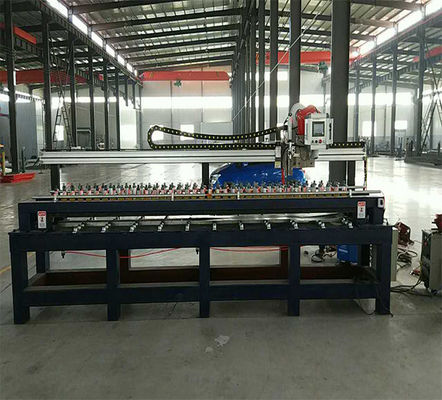

ماشین جوشکاری اتوماتیک بر روی صفحه فلزی نازک MIG Splicing 3000mm ماشین جوشکاری صفحه فلزی
جزئیات محصول
| برجسته کردن |
3000mm جوشکاری صفحه ای,جوشکاری بخیه ای MIG بر روی صفحه نازک,ماشین طباق بخیه اتوماتیک |
||
|---|---|---|---|
توضیحات محصول
دستگاه جوش خودکار درز ورق فلزی نازک دستگاه جوشکاری ورق نازک MIG دستگاه جوشکاری صفحه فلزی 3000 میلی متر
اجزای اصلی پشتیبانی بدنه دستگاه از تیرهای پایین، تیرهای فشاری و سایر قطعات تشکیل شده است. بدنه دستگاه از اجزای ساختاری فولادی ساخته شده است که دارای استحکام بالا و تغییر شکل کوچک هستند.
دستگاه پرس کلید به دو مجموعه چپ و راست متقارن تقسیم می شود که می تواند به طور جداگانه به هر دو طرف قطعه کار فشار وارد کند. فشار هوا قابل تنظیم است و پایه فشار کلید از اجزای ساختاری فولادی ساخته شده است.
مجموعه مکانیسم راه رفتن از یک تیر متقاطع، یک مکانیسم تفنگ پایینی و یک لغزنده تشکیل شده است. این دستگاه از چرخ دنده ها و قفسه ها به عنوان مکانیزم راه رفتن خطی استفاده می کند و موتور یک موتور کنترل سرعت فرکانس متغیر DC است. مجموعه راه رفتن دستگاه دارای ویژگی هایی مانند دقت بالا، راه رفتن پایدار و گشتاور بالا است.
اقدامات بلند کردن و پایین آوردن مکانیسم بلند کردن تفنگ جوشکاری توسط ابزارهای پنوماتیک انجام می شود که دارای مزایای ساختار ساده، عمل سریع و پایدار، دقت تکرار بالا و عملکرد راحت است. بخش هدایت کننده عمل بلند کردن از یک ریل راهنمای خطی برای اطمینان از ثبات و انعطاف پذیری عمل استفاده می کند.
جنس شیار فرم دهی پشت مس قرمز است و در بالای آن یک شیار شکل دهی ماشین کاری شده وجود دارد.
الزامات جوشکاری برای تجهیزات ویژه برای جوشکاری:
1. مواد قطعه کار: فولاد کربن، Q235
2. مشخصات قطعه کار:
ضخامت مواد جوش 1-4 میلی متر
طول پانل جوش: 3.2 متر
3. فرآیند جوشکاری:
1. جوشکاری محافظ گاز CO2.
2. الزامات برای مونتاژ درز جوش: شکاف بین انتهای متصل و شکسته 0-0.5 میلی متر
4. الزامات قبل از جوشکاری:
اتصال لب به لب درز جوشکاری باید اطمینان حاصل کند که برش تا حد امکان صاف و بدون لبه های پیچ خورده، لبه های اریب و غیره است و محل درز جوش باید عاری از سوراخ ها، لکه های روغن و سایر عوامل موثر بر کیفیت جوش باشد. صفحات پرایمر پاشیده شده یا روکش روی باید قبل از جوشکاری صیقلی شوند.
مشخصات
| مورد | مشخصات |
| ضخامت صفحه فلزی | 1-4 میلی متر |
| عرض صفحه فلزی | 1000-3200 میلی متر (قابل تنظیم) |
| طول صفحه فلزی | قابل تنظیم |
| بعد از عرض جوش | کمتر از 3200 میلی متر |
| جنس صفحه فلزی | کربن فولاد Q235 |
| نوع جوش | MAG (20% CO2 + 80% Ar)/MIG |
| سیم جوش | سیم جامد 1.0-1.2 میلی متر |
| روش فشرده سازی | فشرده سازی کلید پنوماتیک |
| سرعت جوش | 300-1400 میلی متر در دقیقه |
| مس | |
| خنک کننده | خنک کننده هوا |
| سرعت بیکار | تنظیم بدون پله (0-4000 میلی متر در دقیقه) |
| نوع رانندگی | راهنمای آستر و چرخ دنده و قفسه |
نکات برجسته محصول
