دستگاه برش پلاسما و اکسی-سوخت CNC گانتری در فرمت بزرگ HZSG5000 4200x12500 میلی‌متر EDGE Connect

Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect

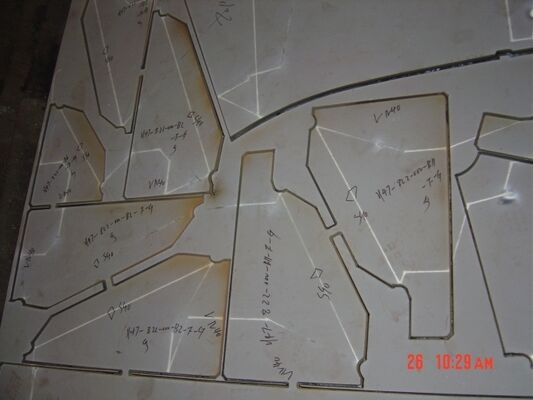

Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect

تصویر بزرگ :  دستگاه برش پلاسما و اکسی-سوخت CNC گانتری در فرمت بزرگ HZSG5000 4200x12500 میلی‌متر EDGE Connect

جزئیات محصول:
محل منبع: شانگهای، چین
نام تجاری: HYZONT
گواهی: CE / ISO 9001
شماره مدل: HZSG5000
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: USD 55,800 FOB Shanghai
جزئیات بسته بندی: کیس تخته سه لا / فیلم بسته بندی شده، 5300x2300x1890 میلی متر، 3650 کیلوگرم، مناسب برای حمل و نقل کان
زمان تحویل: 50 روز پس از دریافت پیش پرداخت
شرایط پرداخت: 100% L/C در دید، T/T
قابلیت ارائه: 30 ست در ماه
مخاطب

دستگاه برش پلاسما و اکسی-سوخت CNC گانتری در فرمت بزرگ HZSG5000 4200x12500 میلی‌متر EDGE Connect

شرح
نوع ماشین: دستگاه برش پلاسما و اکسی سوخت CNC نوع گنتری مدل: HZSG5000
منطقه برش موثر: 4200x12500mm کنترلر CNC: EDGE Connect
منبع انرژی پلاسما: MAXPRO200 ضخامت برش پلاسما: فولاد نرم بدون ریزش 20 میلی متر؛ سوراخ 25 میلی متر؛ فاصله 45 میلی متر
ضخامت برش اکسی سوخت: 6-120 میلی متر سرعت برش پلاسما: 50-5000 میلی متر در دقیقه
سرعت برش اکسی سوخت: 0-800 میلی متر در دقیقه سرعت دویدن بیکار: 0-12000 میلی متر در دقیقه
طول ریل طولی: 14500 میلی متر رک پیچ: CP6، درجه دقت 7
مدل درایو: درایو دو طرفه سروو موتور: سروو پاناسونیک A5 AC
جعبه دنده: گیربکس SEW آلمان کنترل ارتفاع: کنترل کننده ولتاژ قوس THC + ظرفیت خازنی
نرم افزار تودرتو: FastCAM Pro PLC: دلتا
اجزای برقی: اشنایدر برق ورودی: منبع پلاسما 5KW، 50KVA
ولتاژ تغذیه: 3x380V / 220V 50Hz فاصله بلند کردن مشعل: 200 میلی متر
دقت ارتفاع مشعل: +/-1.0 میلی متر دقت موقعیت یابی: +/-0.2mm/10m
مواد برش: فولاد ملایم، فولاد ضد زنگ، آلومینیوم پهنای برش موثر: 4200 میلی متر
طول برش موثر: 12500 میلی متر
برجسته کردن:

میز برش 4200x12500 میلی‌متر در فرمت بزرگ

,

کنترلر CNC EDGE Connect

,

نرم‌افزار چیدمان خودکار FastCAM Pro

دستگاه برش پلاسما و اکسی-سوخت گانتری Hyzont HZSG5000

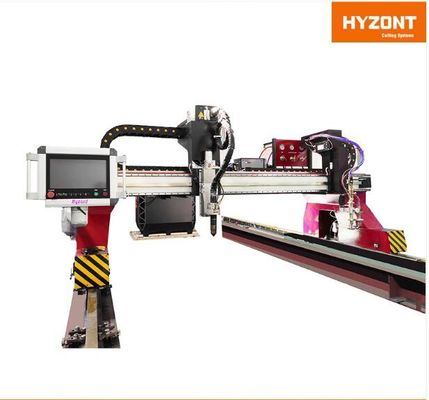

دستگاه برش پلاسما و اکسی-سوخت گانتری HZSG5000 یک دستگاه برش پلاسما و اکسی-سوخت گانتری سنگین است که برای ساخت سازه‌های فولادی، ساخت مخازن تحت فشار و کارخانه‌های کشتی‌سازی طراحی شده است. این دستگاه شامل یک منبع پلاسما MAXPRO200، یک کنترلر CNC EDGE Connect و یک ایستگاه شعله اکسی-سوخت بر روی یک گانتری صلب واحد است که فولاد نرم، فولاد ضد زنگ و آلومینیوم را از ورق نازک تا ضخامت 120 میلی‌متر برش می‌دهد.چرا دستگاه برش گانتری HZSG5000 را انتخاب کنید

میز برش با ابعاد بزرگ 4200x12500 میلی‌متر

  • - گانتری عریض و ریل بلند امکان پردازش ورق‌های فولادی بزرگ را در یک تنظیم فراهم می‌کند، ایده‌آل برای کارخانه‌های کشتی‌سازی و ساخت قطعات سنگین.کنترلر CNC EDGE Connect
  • - نرم‌افزار Phoenix v10، رابط ماشین EtherCAT و جادوگر CutPro برای تنظیم سریع توسط اپراتورهای جدید.نرم‌افزار چیدمان خودکار FastCAM Pro
  • - وارد کردن DXF، پاکسازی CAD، چیدمان تعاملی و خودکار، برش مشترک و پل‌زنی برای حداکثر استفاده از ورق.فرآیند دوگانه پلاسما و اکسی-سوخت
  • - پلاسما MAXPRO200 به علاوه مشعل‌های اکسی-سوخت با احتراق خودکار محدوده ضخامت ورق 6-120 میلی‌متر را پوشش می‌دهند.مشخصات فنی

پارامتر

مقدارقیمت
دستگاه برش پلاسما و اکسی-سوخت CNC گانتریکنترلر CNC
EDGE Connect (Phoenix v10، EtherCAT، کنسول اپراتور نرم‌افزاری)منبع تغذیه پلاسما
MAXPRO200ضخامت برش پلاسما
فولاد نرم بدون سرباره 20 میلی‌متر (3/4 اینچ)؛ سوراخ‌کاری فولاد نرم 25 میلی‌متر / فولاد ضد زنگ 25 میلی‌متر؛ برش کامل فولاد نرم 45 میلی‌متر / فولاد ضد زنگ 45 میلی‌مترسرعت برش پلاسما
50-5000 میلی‌متر در دقیقهضخامت برش اکسی-سوخت
6-120 میلی‌مترسرعت برش اکسی-سوخت
0-800 میلی‌متر در دقیقهفاصله بالابردن مشعل
200 میلی‌مترسرعت در حال حرکت آزاد
0-12000 میلی‌متر در دقیقهخطای تنظیم سرعت
≤±5%دقت کنترلر ارتفاع مشعل
≤±1.0 میلی‌متردقت خط طولی
±0.2 میلی‌متر / 10 متردقت طول ضلع
±0.5 میلی‌متر (1000x1000 میلی‌متر)خطای قطر
±0.5 میلی‌مترقطعات مکانیکی و الکتریکی
±0.2 میلی‌مترخطای نقطه تقاطع
±0.5 میلی‌مترقطعات مکانیکی و الکتریکی

قطعه

مشخصاتریل طولی

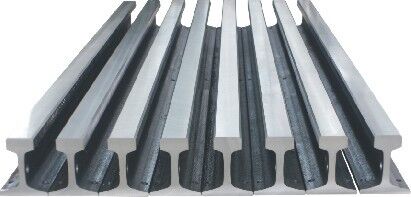

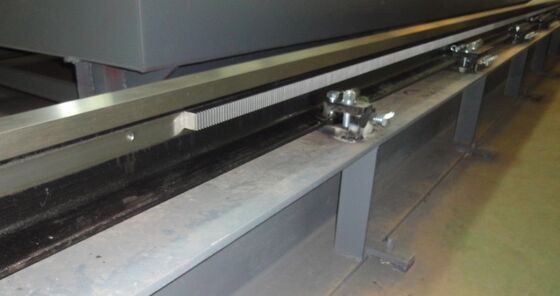

ریل سنگین با دنده شانه و پینیون، جنس U71Mn، ظرفیت باربری ≥10T/m، استحکام کششی ≥883 MPaریل افقی
ریل پیچ توپی، انتقال مشعل توسط تسمه فولادیدنده شانه
درجه دقت 7، گام CP6، دقت ماشین‌کاری 0.02 میلی‌مترمدل درایو
درایو دو طرفهموتورهای سروو

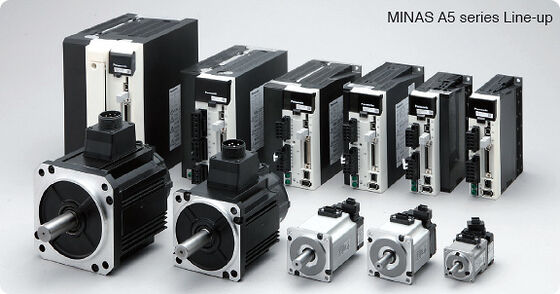

سروو AC پاناسونیک A5 (20 بیت در دور، 1.04 میلیون پالس، پاسخ 2.0 کیلوهرتز، IP67، گشتاور کم)گیربکس

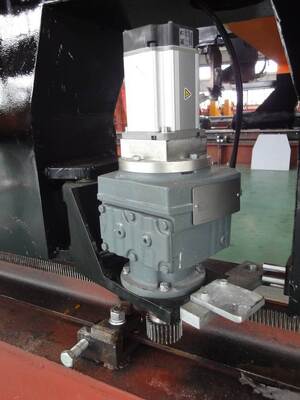

گیربکس SEW آلمان، گشتاور خروجی بالا، نویز کمنگهدارنده مشعل برش
2 مجموعهمشعل پلاسما

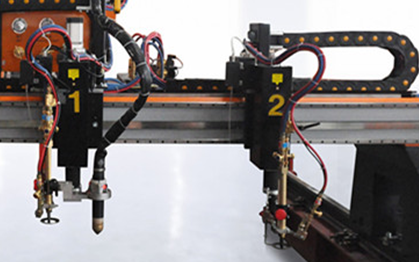

MAXPRO200 ×1، با دستگاه ضد برخوردمشعل‌های اکسی-سوخت
2 مجموعه، احتراق خودکار ×2کنترلرهای ارتفاع
THC پلاسما ولتاژ قوس ×1، کنترلر ارتفاع مشعل خازنی ×2مشعل علامت‌گذاری
مشعل علامت‌گذاری پودر روی ×1PLC / قطعات الکتریکی
دلتا PLC، قطعات الکتریکی اشنایدرنرم‌افزار چیدمان
FastCAM Pro (استرالیا)، وارد کردن DXF، چیدمان خودکار، خروجی NCتغذیه کابل/شلنگ
ریل پدالشرایط کار

مورد

مقدارقیمت
3×380V±10% / 50Hz، 220V±10% / 50Hzتوان ورودی
5 کیلوواتتوان منبع پلاسما
50 کاوافشار اکسیژن برش
0.5-0.8 مگاپاسکالفشار اکسیژن پیش‌گرمایش
0.4-0.6 مگاپاسکالفشار گاز
0.05-0.1 مگاپاسکالنوع گاز
پروپان / استیلن / LPGدمای محیط
0-50 درجه سانتی‌گرادرطوبت نسبی
<90% بدون میعانظرفیت برش مؤثر

مورد

مقدارقیمت
4200x12500 میلی‌مترعرض برش مؤثر
4200 میلی‌مترطول برش مؤثر
12500 میلی‌مترطول ریل طولی
14500 میلی‌مترطول ریل افقی
5000 میلی‌متربدنه و ساختار دستگاه

بدنه دستگاه یک ساختار جوشی جعبه‌ای است که توسط دستگاه‌های تراش CNC و فرز CNC پردازش شده، سپس در کوره حرارتی قرار گرفته و در اتاق رنگ پاشیده می‌شود. درایو دوگانه از ساختار متقارن برای استحکام و سختی عالی استفاده می‌کند که عمر طولانی با دقت بسیار بالا را ارائه می‌دهد. حرکت افقی مشعل توسط تسمه فولادی برای حرکتی روان و کم‌صدا منتقل می‌شود.

نرم‌افزار: EDGE Connect و FastCAM Pro

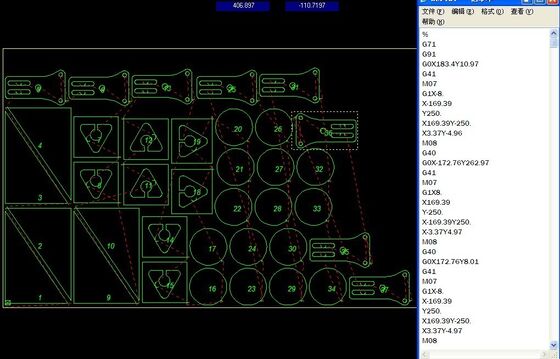

EDGE Connect با نرم‌افزار Phoenix v10، جادوگر تنظیم CutPro، کنسول اپراتور نرم‌افزاری روی صفحه، پنل‌های نظارت بر فرآیند قابل تنظیم و ارتباط یکپارچه با کنترل پلاسما و ارتفاع مشعل را برای کیفیت برش حرفه‌ای ارائه می‌دهد. نرم‌افزار چیدمان FastCAM Pro فایل‌های DXF را وارد می‌کند، پاکسازی CAD را انجام می‌دهد، چیدمان تعاملی و خودکار، برش مشترک و پل‌زنی را انجام می‌دهد و کد NC را برای کنترلرهای مختلف خروجی می‌دهد.

تصاویر محصول

شرایط تجاری

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

مورد

مقدارقیمت
55,800 دلار آمریکا FOB شانگهایزمان تولید
50 روز پس از دریافت پیش‌پرداختشرایط پرداخت
100% اعتبار اسنادی در رویتبسته بندی
5300×2300×1890 میلی‌متر / 3650 کیلوگرمنصب و آموزش
1 تکنسین تقریباً 10 روز، 200 دلار آمریکا در روزاعتبار

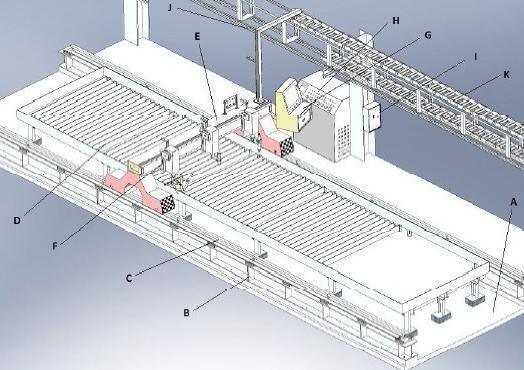

30 روزتوجه: برای دستگاه برش گانتری، این قیمت شامل فونداسیون نصب ریل، میز برش و آویز ریل پدال نمی‌شود. مجموعه کامل نقشه‌های نصب پس از دریافت پیش‌پرداخت به خریدار ارائه می‌شود.
