دستگاه برش پلاسما پروفیل لوله گرد CNC با قطر بزرگ

این دستگاه برش پلاسما پروفیل لوله گرد یک سیستم CNC 5 محوره است که برای برش لوله‌های دایره‌ای با قطر 500 میلی‌متر تا 1050 میلی‌متر و طول تا 12000 میلی‌متر طراحی شده است. با منبع تغذیه پلاسما با توان بالا 12000 وات، مشعل برش پروفیل پلاسما سه بعدی و سنسور ارتفاع فوتوالکتریک، برش مستقیم و پخ، برش سوراخ، اتصالات T شکل، اتصالات چند شاخه و اتصالات زانویی (مفصل میگو) را بر روی فولاد کربن، فولاد ضد زنگ و سایر لوله‌های فلزی با ضخامت دیواره 1-25 میلی‌متر انجام می‌دهد.

چرا این دستگاه برش پلاسما پروفیل لوله گرد را انتخاب کنید

• مشعل برش پروفیل پلاسما سه بعدی - برش انتهای لوله، برش سوراخ، اتصالات T شکل، اتصالات چند شاخه و اتصالات زانویی (مفصل میگو) را با پخ عمودی و افقی انجام می‌دهد.
• سه نظام لوله هم‌مرکز سه فکی - سه نظام هم‌مرکز سه فکی دستی با عملکرد بالا و پایین خودکار، لوله با قطر 500 میلی‌متر تا 1050 میلی‌متر را به طور ایمن نگه می‌دارد.
• ظرفیت بارگیری لوله 6000 کیلوگرم - براکت پشتیبانی و ساختار سنگین، لوله‌های با دیواره ضخیم و سنگین را برای ساخت در کارگاه تحمل می‌کند.
• حرکت دقیق - خطای حرکت 0.2 میلی‌متر بر 1000 میلی‌متر با درایو سروو AC با دقت بالا و گیربکس وارداتی برای برش‌های پروفیل دقیق.

مشخصات فنی

قطعات یدکی کلیدی

قابلیت برش پروفیل لوله

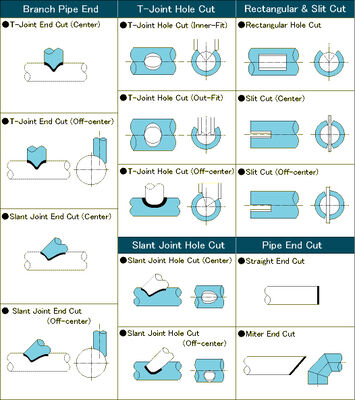

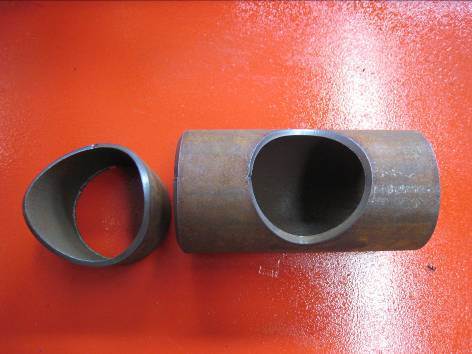

برش انتهای لوله (برش انتهای مستقیم، برش انتهای اریب)، پخ سه شاخه، برش سوراخ، برش اتصال T شکل (داخلی، خارجی، خارج از مرکز)، برش لوله انشعابی، برش انتهای اتصال T شکل (مرکزی / خارج از مرکز)، برش انتهای اتصال مورب (مرکزی / خارج از مرکز)، شیارزنی، برش سوراخ مستطیلی، برش شکاف (مرکزی / خارج از مرکز)، برش متقاطع اریب، برش سوراخ اتصال مورب (مرکزی / خارج از مرکز)، برش چند شاخه، برش پروفیل چند شاخه، برش انتهای چند شاخه و انشعابی، برش متقاطع لوله حلقوی، برش زانویی (مفصل میگو). حداکثر زاویه پخ در هر دو جهت عمودی و افقی، با تنظیم زاویه ثابت و نقطه ثابت پخ و تنظیم برش پیوسته.

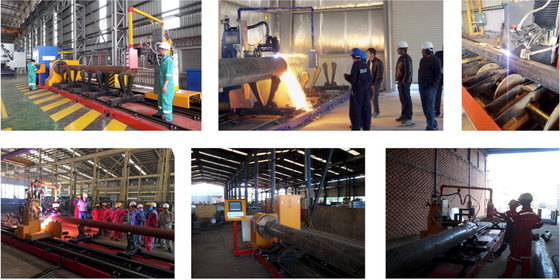

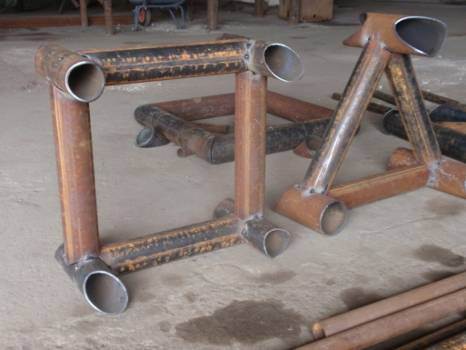

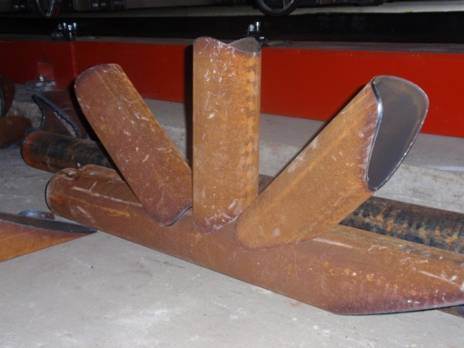

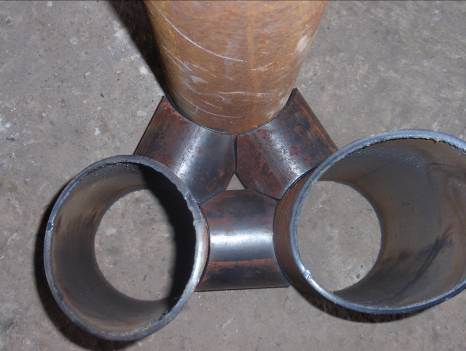

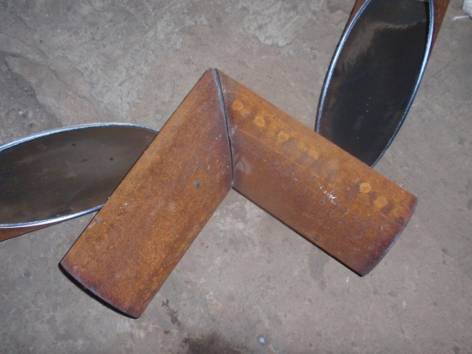

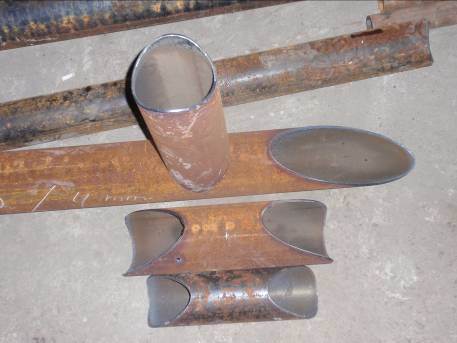

تصاویر محصول

شرایط تجاری
